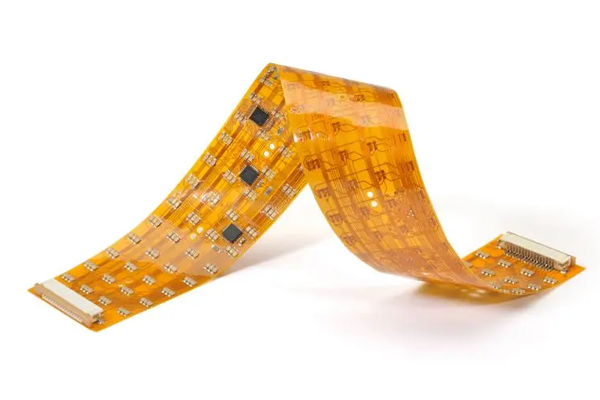

FPC是一種采用柔性絕緣基材制作的印制線路板，擁有許多硬性印制電路板所不具備的優勢。FPC的特點包括高密度配線、輕薄、可自由彎曲以及可立體組裝等，這使得它在產品結構設計和可靠性設計方面表現出顯著的優勢。FPC特別適用于小型化、輕薄化的電子產品，符合下游行業中電子產品智能化、便攜化的發展趨勢。因此，它被廣泛應用于智能手機、平板電腦、可穿戴設備等消費電子領域，以及汽車電子領域和通信領域。

在FPC的生產過程中，絲印是一個至關重要的環節，它關乎到線路板的標識清晰度、電路連接的準確性以及整體的美觀度。而在這個環節中，WiseAlign視覺對位軟件發揮著舉足輕重的作用。

WiseAlign視覺對位軟件是一款專為FPC絲印設計的高精度對位工具。它利用先進的圖像處理技術和算法，能夠?qū)崿F(xiàn)對FPC上微小標識和電路的高精度識別與對位。這不僅大大提高了絲印的準確性和效率，還有效降低了因?qū)ξ徊粶识a(chǎn)生的廢品率，從而顯著提升了FPC的生產質量和產能。

WiseAlign視覺對位軟件能夠達到微米級（μm）的對位精度，這在FPC絲印過程中尤為重要。例如，在某些應用中，對位精度可高達±0.002mm，而在對位的速度方面，軟件以其高效的圖像處理算法和優化的工作流程，實現了快速的對位速度。在一些案例中，對位時間可以在0.4秒內，甚至更快的完成，大大縮短了生產周期，提高了生產效率。

WiseAlign視覺對位系統在此FPC絲印中的應用模型如下：

WiseAlign-2C雙相機自對位和WiseAlign-4C四相機自對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，F(xiàn)PC柔性線路板對位精度可達±0.02mm，對位時間在0.4s內完成。

WiseAlign-2C軟件主界面

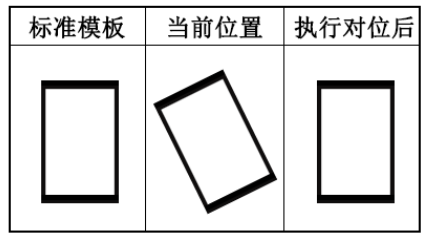

對位原理圖示

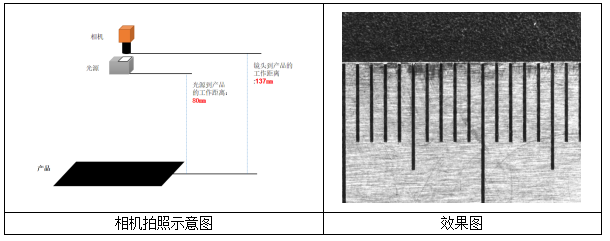

打光配置和實際Mark電拍照圖如下：

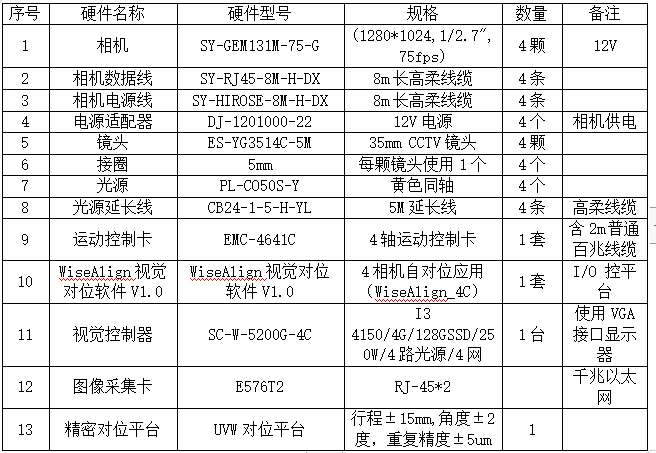

硬件配置清單如下：

此方案適用領域為:FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、柔性傳感器、高密度互連板HDI、多層板等電子元器件的表面絲網印刷、填孔、通孔相關工藝制造。

隨著工業自動化方面的迅速發展，深圳市雙翌光電科技有限公司作為一家以機器視覺為技術核心，自主技術研究與應用拓展為導向的高科技企業，在不斷開發制造更新、更可靠的產品，以滿足各行業的需求。除高品質的產品外，在技術上訓練有素的深圳市雙翌光電科技有限公司銷售隊伍還提供全方位的服務，從解決應用問題、技術銷售支持到對用戶的要求做出快速反應。深圳市雙翌光電科技有限公司一直致力于支持廣大用戶，并協助他們成為其行業中的佼佼者。
