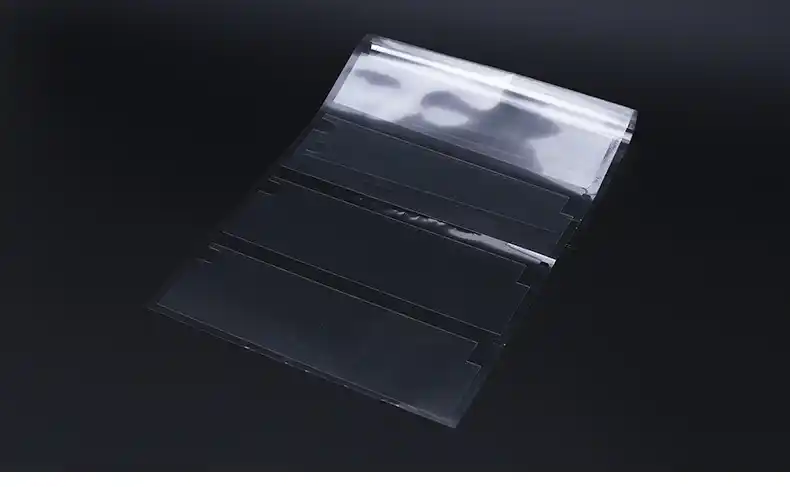

在高透膜材的生產加工中，定位模切是極為關鍵的環節，直接決定了產品的質量和成品率。高透膜材因其特殊的光學性能和廣泛的應用領域，如電子屏幕保護膜、光學鏡片保護膜等，對模切的精度有著近乎苛刻的要求。傳統的模切方式在面對高透膜材時，由于其材料的高透光性、柔軟性以及易變形等特性，定位精度難以保證，導致模切后的產品出現尺寸偏差、邊緣不整齊等問題，嚴重影響了產品的品質和市場競爭力。

MasterAlign 視覺對位軟件的出現，為高透膜材定位模切帶來了突破性的解決方案。該軟件配備了先進的高分辨率視覺系統，能夠精準識別高透膜材上的細微特征和定位標記，即使膜材具有高透光性，也能通過特殊的圖像處理算法，清晰地捕捉到關鍵信息。通過對膜材的實時監測和分析，MasterAlign 視覺對位軟件可以快速準確地計算出膜材的實際位置和角度偏差，并將這些數據實時傳輸給模切設備。

模切設備在接收到軟件傳輸?shù)木珳蕯?shù)據后，能夠迅速調整刀具的位置和角度，實現對高透膜材的精準模切。MasterAlign 視覺對位軟件的定位精度可達 ±0.01mm，這一精度極大地滿足了高透膜材對模切精度的嚴苛要求，有效避免了因定位偏差導致的產品質量問題，顯著提高了產品的良品率。

此外，MasterAlign 視覺對位軟件操作簡便，操作人員只需在軟件界面上進行簡單的參數設置，即可根據不同的高透膜材和模切要求，快速完成系統的配置和調試。軟件還具備強大的兼容性，能夠與多種品牌和型號的模切設備進行無縫對接，大大降低了企業引入新設備的成本和難度。

目前，MasterAlign 視覺對位軟件已經在眾多高透膜材生產企業中得到廣泛應用，幫助企業提升了生產效率和產品質量，贏得了市場的認可和好評，成為高透膜材定位模切領域不可或缺的重要工具。

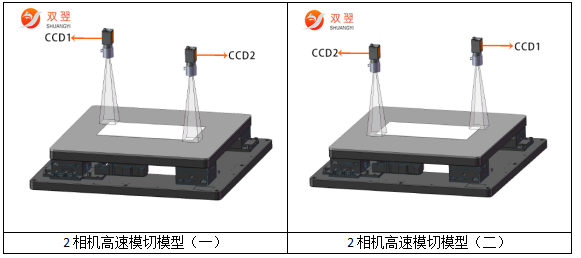

MasterAlign視覺對位系統在此模切應用模型如下：

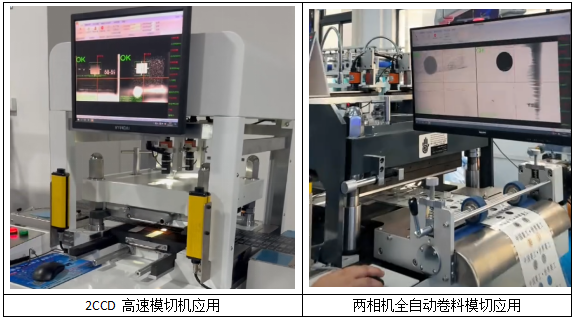

MasterAlign-2C雙相機自對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中用戶的模切機使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其精度可達±0.02mm，而對位時間在0.4s內完成。

MasterAlign-2C軟件主界面

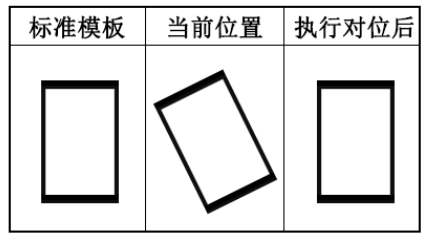

對位原理圖示

打光配置示意如下：

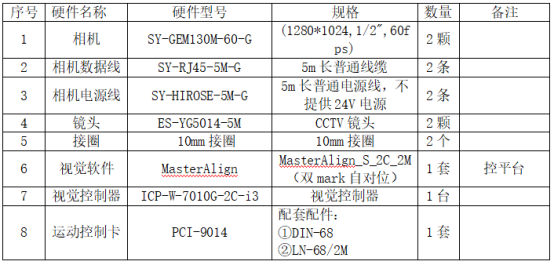

硬件配置清單如下：

此方案適用領域為:各種膜材、紙材如黃板紙、無紡布、美紋卷紙、PU皮革等材料的視覺定位模切加工制造。

深圳市雙翌光電科技有限公司為所有需要工業自動化的行業提供先進系統和優質產品?？蛻魪奈覀冸p翌得到的不僅僅是現成的方案，更是特別根據客戶行業的要求量身制做的視覺檢測、視覺定位、視覺對位、視覺測量等系統與產品范圍的方案。雙翌光電追求的不只是技術可行性的發展，更是符合客戶利益的理性發展。
