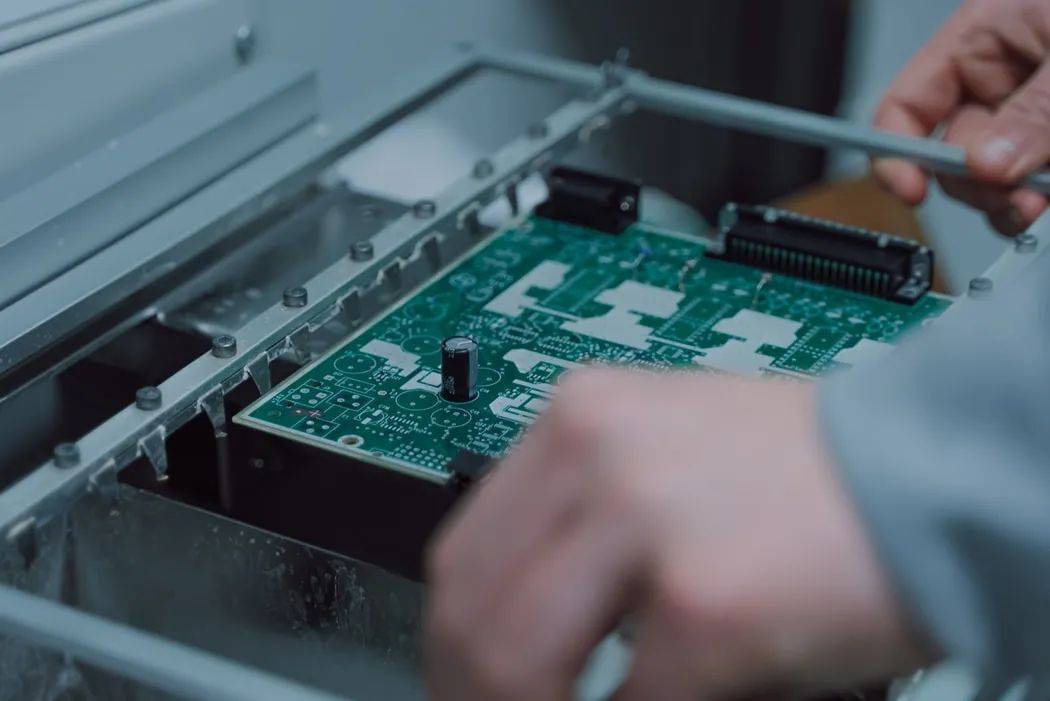

在PCB板制造業中，PCB板上料是生產流程中的關鍵環節，傳統上主要依賴人工操作或機械定位，這種方式不僅精度低、速度慢，還易受疲勞、經驗等因素影響，導致錯位、劃傷或漏料等問題。隨著高密度、微型化PCB的需求激增，傳統上料方式已無法滿足高精度要求。機器視覺技術的引入，通過視覺引導、實時定位與智能糾偏，大幅提升了上料的準確性與自動化程度。

本文將深入探討MasterAlign視覺系統在PCB板引導上料中的創新應用，重點分析其視覺引導原理與可視化操作界面的優勢，展現該技術如何推動電子制造向智能化、高精度方向邁進。

MasterAlign視覺系統通過模仿人眼的觀察能力，并結合計算機的分析決策，實現了遠超人類的精度與速度。系統通過高分辨率相機、智能光源與先進算法，引導機械臂精準完成PCB板的取放與對位。這一技術不僅將定位精度提升至±0.02mm以內，還大幅降低了人工成本與產品損耗，為電子制造企業帶來了質量與效益的雙重飛躍。

視覺引導上料的本質，是為機器人裝配一雙“智慧之眼”，使其能夠?qū)崟r看清PCB板的位置與姿態，并指導執行機構完成動作。這一過程涵蓋圖像采集、特征識別、坐標轉換與運動控制等多個環節，形成閉環控制系統。MasterAlign視覺系統的卓越性能，正是基于其在各環節的優化設計。

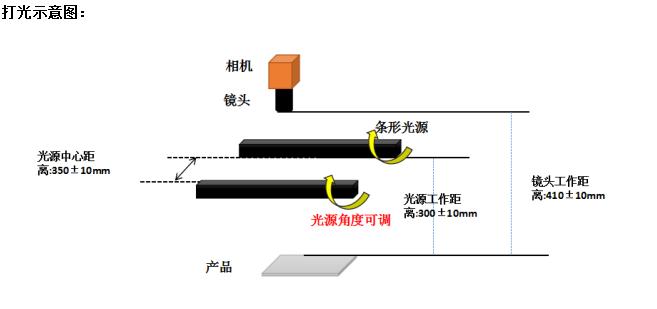

首先，圖像采集是視覺引導的基石。系統采用高分辨率工業相機與專業光學鏡頭，確保捕捉到PCB板表面的細微特征，如定位標記（Mark點）、焊盤輪廓或邊緣結構。針對PCB板表面反光、紋理復雜等挑戰，系統配備了智能光源，通過調節亮度與角度，抑制反光、增強特征對比度，為后續處理提供高質量圖像。

其次，特征識別與定位是核心環節。MasterAlign視覺系統內置先進的圖像處理算法，能夠快速提取PCB板上的關鍵特征點，將定位精度提升至微米級。具體流程中，系統會預先學習PCB板的基準模板；在實際運行時，相機實時拍攝板件圖像，算法通過比對模板與實時圖像，計算出PCB板在X、Y、θ（旋轉）方向的偏差值。

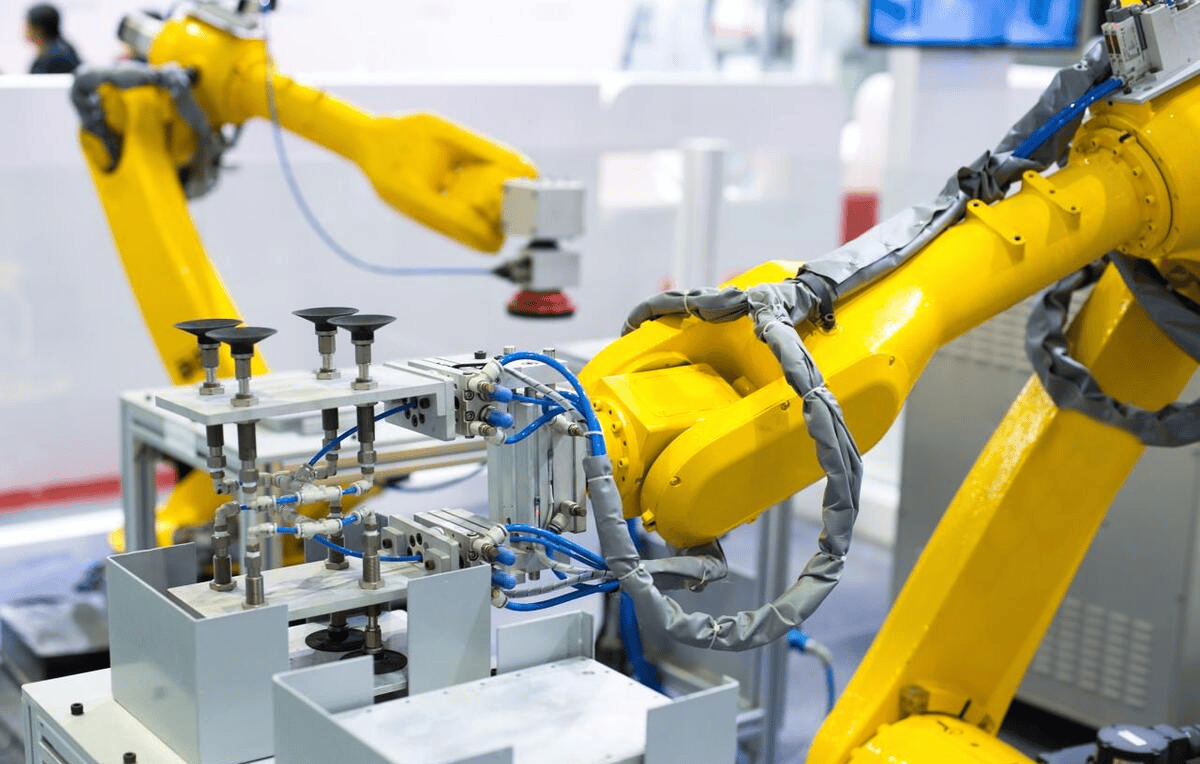

然后，系統將相機采集的像素坐標精確轉換為機器人坐標系下的世界坐標，建立視覺系統與執行機構的映射關系。實時將偏差數據發送給控制器，驅動機械臂調整抓取姿態，確保吸嘴或夾爪精準定位PCB板。

同時，MasterAlign視覺系統的可視化操作界面，讓操作人員無需專業編程知識，也能快速掌握系統配置、監控與優化。這種“技術民主化”理念，顯著提升了產線的靈活性與可維護性。

更換不同尺寸的PCB板時，用戶只需調用預存方案，系統便會自動加載對應的模板、光源參數與運動軌跡，大幅減少換型時間。同時，界面實時顯示相機視野、特征點匹配結果及偏差數據，形成“所見即所得”的操作體驗。這種設計將傳統依賴代碼的調試方式，轉變?yōu)榭梢暬c選，使培訓周期從數周縮短至幾天。

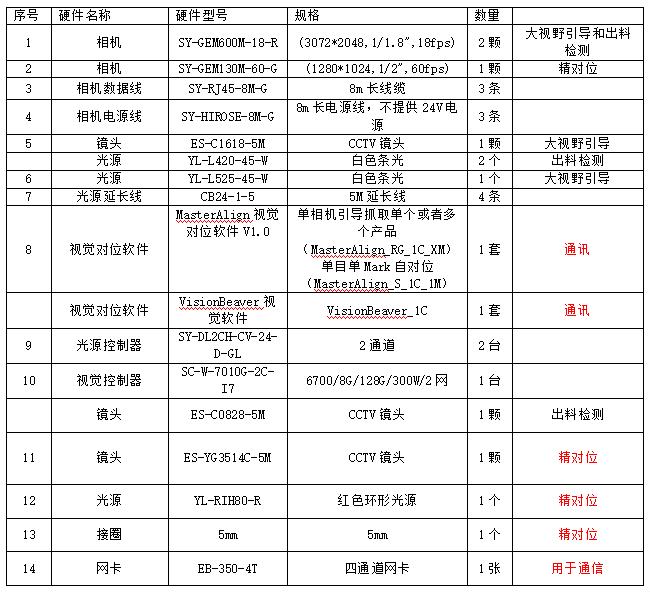

配置清單如下：

機器視覺在PCB板引導上料中的應用，標志著電子制造自動化邁向新紀元。通過MasterAlign視覺系統的高精度視覺引導與直觀可視化界面，企業不僅解決了傳統上料中的精度缺失與效率低下問題，更構建了柔性化、數字化的生產基礎。該技術將定位精度推升至±0.02mm級別，使高密度PCB的微米級對位成為可能；同時，其圖形化操作界面大幅降低技術門檻，實現“零編碼”配置與實時監控，顯著提升產線應變能力。

機器視覺技術正以不可逆轉之勢重塑電子制造格局。MasterAlign視覺系統作為該領域的創新典范，通過視覺引導上料與可視化操作的結合，為企業帶來質量、效率與成本的多維提升。在工業智能化的浪潮中，此類技術必將持續進化，推動制造業向更智能、更互聯的未來邁進。
