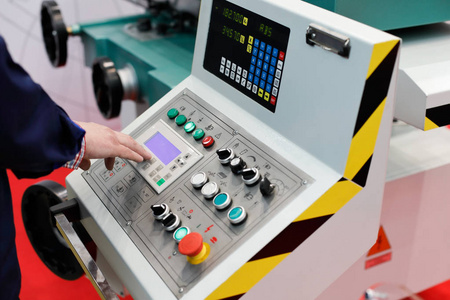

在工業控制面板的制造過程中，絲印工藝是賦予產品外觀與功能的關鍵環節。細微的偏移、油墨的缺失或堆積，都可能導致批量性質量問題。傳統的絲印加工依賴機械定位與人工校準，面對控制面板上復雜的字符、圖案和多種顏色套印時，往往顯得力不從心。機器視覺技術的引入為這一領域帶來了智能化解決方案。

在工業控制面板的絲印過程中，精準定位是保證質量的第一道關卡。傳統方法使用機械限位或普通傳感器，難以應對材料的熱脹冷縮、拉伸變形等細微變化。

WiseAlign視覺系統通過高分辨率工業相機與智能算法的結合，實現了±2μm的定位精度，這相當于人頭發絲直徑的十分之一。

系統工作時，首先通過工業相機捕捉控制面板表面的特征標記或邊緣，結合先進的圖像處理算法，快速計算出待絲印面板的實際位置與理論位置之間的偏差。

這一過程包括水平偏移、垂直偏移以及角度旋轉的精確測量，為后續的印刷提供了精準的數據基礎。

在識別定位的基礎上，WiseAlign系統還能夠?qū)崟r(shí)監測絲印過程中的各種質量問題。無論是線路偏移、油墨堆積，系統都能在瞬間識別并反饋。

這種實時監測的能力，使生產線能夠及時調整絲印參數，有效預防不良品的產生，實現了從被動攔截到主動預防的質量管控模式轉變。

對于控制面板上的字符檢測，機器視覺系統同樣表現出色。無論是漢字、英文、數字還是各種符號，系統都能準確識別其多印、少印、斷線、粗細不均等缺陷，檢測精度可達0.02mm，誤判率控制在0.5% 以內。

工業控制面板的種類繁多，材質各異，從普通的塑料到金屬、玻璃等都有涉及。面對各種復雜的生產場景，WiseAlign視覺系統展現了強大的適應性。

對于表面紋理復雜的面板，系統通過智能光源調控，能夠有效抑制反光干擾，清晰識別圖案，為高精度印刷提供可靠保障。

針對不同材質的控制面板，WiseAlign系統可通過簡單的參數調整，快速適應新的生產條件。

當企業需要切換生產任務時，操作人員只需在界面調用不同的配方，系統即可自動完成所有相機參數、運動軌跡和對位程序的切換，極大地縮短了換線時間，提升了設備柔性。

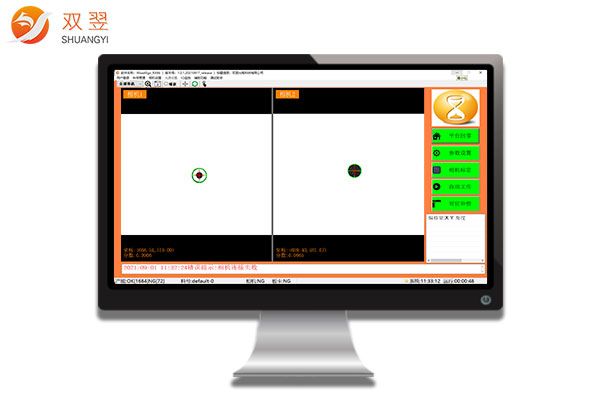

WiseAlign視覺系統還采用了直觀易用的可視化操作界面。這種設計理念使得操作人員無需掌握復雜的圖像處理算法或運動控制代碼，就能快速完成設備視覺部分的調試。

在系統運行過程中，操作界面可以實時顯示相機拍攝的畫面、系統識別到的特征點、當前的計算偏差以及絲印結果。

所有這些信息都以直觀的方式呈現，使操作人員能夠一目了然地掌握設備運行狀態，及時發現并處理異常情況。

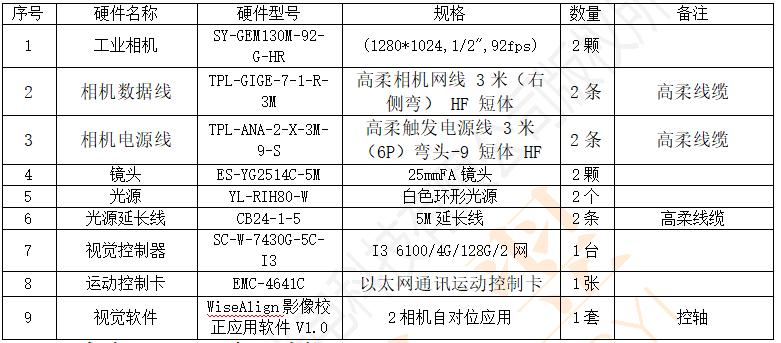

配置清單如下：

隨著工業4.0時代的到來，智能制造正在全球范圍內掀起一場變革浪潮。在工業控制面板絲印領域，機器視覺技術已經從輔助工具進化為質量管控的中樞神經。

它不僅守護著每一個控制面板的絲印質量，更推動著制造業向著零缺陷的理想目標穩步前行。

隨著算法的不斷優化和硬件性能的持續提升，機器視覺技術在絲印領域的應用將更加廣泛和深入。

從微米級的精度控制到百分百的在線檢測，從單一工序優化到全鏈路質量管控，視覺技術正以前所未有的力量，重塑著工業控制面板的生產格局，為制造業的智能化升級注入新的活力。
