邏輯狗作為一種經典的兒童益智玩具，其圓形色塊的排列組合構成了游戲的核心要素。在生產過程中，確保每個邏輯狗玩具上的色塊排列順序和顏色準確無誤至關重要。傳統的檢測方法依賴人工目檢，不僅效率低下，而且容易受到主觀因素的影響，難以保證檢測的一致性和可靠性。而機器視覺技術的引入，則能夠?qū)崿F(xiàn)高速度、高精度的自動化檢測，大大提高了生產效率和產品質量。

在邏輯狗圓形色塊顏色檢測應用中，機器視覺系統需要完成兩大核心任務：一是準確識別不同顏色的色塊及其在邏輯狗上的位置，二是判斷色塊排列是否符合預設的規則，識別出錯誤排列的產品。MasterAlign視覺系統為此提供了完整的解決方案。

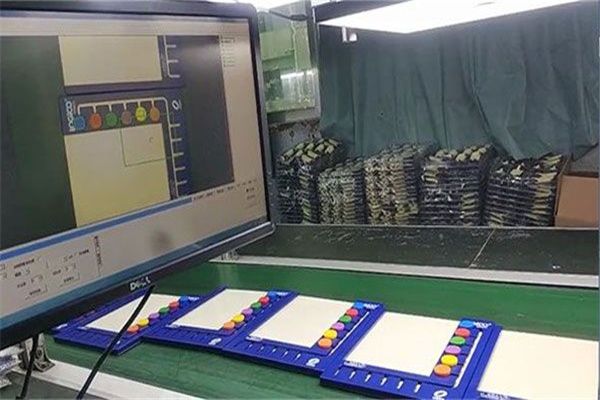

MasterAlign視覺系統由工業相機、鏡頭、光源和圖像采集卡等組成。檢測流程首先從觸發拍照開始。在流水線應用中，系統通過傳感器檢測邏輯狗玩具的到來。當色塊排列進入檢測區域時，傳感器觸發MasterAlign系統進行圖像采集。這一過程要求極高的同步性，確保在流水線不停止的情況下，相機能夠捕捉到清晰、無運動模糊的圖像。采集到的原始圖像可能存在噪聲、光照不均等問題，因此MasterAlign系統內置了多種圖像預處理算法，包括去噪、對比度增強、色彩校正等，為后續的特征提取提供高質量的圖像數據。

接下來，系統通過視覺算法準確識別每個色塊的位置和顏色。通過顏色參考模板，系統能夠?qū)z測到的顏色與標準色進行比較，判斷色塊顏色是否正確。最后，在識別出色塊顏色和位置后，系統根據預設的邏輯規則，驗證色塊的排列順序是否正確。

MasterAlign視覺系統在邏輯狗色塊檢測應用中能夠?qū)崿F(xiàn)高精度和高速度的檢測。精度方面，系統可以分辨出非常相似的顏色差異，確保不會漏檢或誤檢；速度方面，得益于優化的算法和高效的圖像處理流程，系統可以在流水線運行的情況下完成實時檢測，每秒可以處理多個產品，有效滿足了現代工業生產的高效需求。

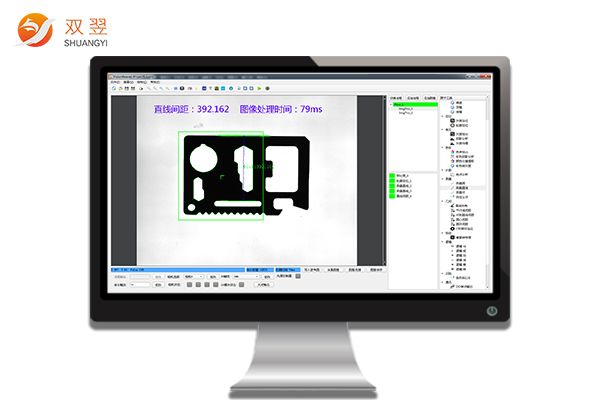

MasterAlign視覺系統配備了直觀的可視化操作界面，使操作人員能夠輕松配置檢測參數、監控系統運行狀態和查看檢測結果。

界面提供了全面的檢測參數配置功能，用戶可以通過圖形化界面設置色塊檢測的各種參數，包括顏色閾值、排列規則等。系統提供模板功能，允許用戶保存和調用不同的檢測配置，適應不同型號的邏輯狗產品。實時監控功能使界面能夠顯示檢測過程的圖像和結果，包括色塊定位、顏色識別和排列驗證的中間步驟，操作人員可以直觀地了解系統的工作狀態，及時發現并解決問題。

當檢測到不合格產品時，系統會發出報警信號，同時，系統記錄每個產品的檢測數據，實現質量追溯，為質量分析和改進提供依據。

MasterAlign系統的可視化界面設計充分考慮了不同用戶的操作習慣，提供多語言支持和詳細的操作指南。即使是沒有專業機器視覺知識的操作人員，經過簡單培訓也能熟練操作系統的各項功能。此外，系統支持遠程訪問和維護，工程師可以通過網絡遠程監控系統運行狀態，及時進行技術支持，大大減少了設備維護的時間成本。

機器視覺技術在邏輯狗圓形色塊顏色檢測應用中展現了其獨特優勢，而MasterAlign視覺系統則為這一應用提供了完整的解決方案。通過高精度的圖像采集和智能化的圖像處理算法，系統能夠準確識別不同顏色的色塊及其在邏輯狗上的位置，并根據預設規則驗證色塊排列的正確性，有效識別出錯誤排列的產品。

在流水線應用中，MasterAlign系統與PLC的緊密配合，實現了在不停止流水線的情況下進行實時檢測，大大提高了生產效率。同時，直觀的可視化操作界面使操作人員能夠輕松配置檢測參數、監控檢測過程和分析檢測數據，為生產管理提供了有力的支持。

隨著工業智能制造的深入發展，機器視覺技術將在更多領域發揮重要作用。MasterAlign視覺系統憑借其強大的功能、靈活的配置和便捷的操作，必將成為工業自動化檢測的理想選擇，幫助企業提高產品質量、降低生產成本、增強市場競爭力。未來，隨著算法的進一步優化和硬件性能的提升，機器視覺技術在邏輯狗色塊檢測等應用中的精度和速度還將不斷提高，為工業生產帶來更大的價值。
