FPC（柔性印刷電路板）是一種采用柔性絕緣基材制作的印制線路板，具有高密度配線、輕薄、可自由彎曲以及可立體組裝等顯著特點。這些特性使其在產品結構設計和可靠性設計方面展現出明顯優勢，特別適用于智能手機、平板電腦、可穿戴設備等小型化、輕薄化電子產品。

在電子制造過程中，F(xiàn)PC貼合工藝的質量直接影響到最終產品的性能和可靠性。傳統的貼合方式主要依賴機械定位和人工操作，不僅效率低下，而且極易受到人為因素干擾，導致貼合精度不穩定。隨著FPC線路間距的不斷縮小和結構復雜度的提高，微米級對位精度已成為確保產品質量的基本要求。

雙翌光電作為一家專注于機器視覺技術研發的高科技企業，始終致力于為制造業提供高效、穩定、精確的視覺解決方案。公司自主研發的MasterAlign視覺對位系統，專門針對高精度對位需求而開發，已在自動貼合機、絲印機、曝光機等眾多行業領域得到成功應用。

1.技術難點，F(xiàn)PC貼合過程中的挑戰

1.1 材料特性導致的對位困難

FPC材料的柔性和易變形特性是實現精準對位的主要障礙。與傳統剛性電路板不同，F(xiàn)PC在加工過程中容易因外力作用產生拉伸、彎曲或扭曲，導致實際形狀與理論位置存在較大偏差。這種材料變形使得基于傳統機械定位的方式難以保證貼合精度，尤其在多層FPC堆疊貼合過程中，誤差會逐層累積，最終導致產品合格率大幅下降。

1.2 高精度對位要求

現代電子產品對FPC貼合精度的要求已達到微米級別。在FPC基材上實現精細導電圖形印刷，要求油墨與FPC基材兼容，印刷精度達微米級，圖形位置準確，無毛刺。這種極高的精度要求已遠超人工操作的極限，需要借助先進的視覺對位系統才能實現。

1.3 生產效率與穩定性挑戰

在批量生產環境中，F(xiàn)PC貼合不僅需要保證精度，還要滿足高速生產的節奏。傳統貼合方式由于對位速度慢、調整頻繁，往往成為生產線的瓶頸。此外，生產過程中的環境因素變化，如溫度波動、設備振動等，也會影響對位的穩定性，導致產品合格率波動。

2.解決方案，MasterAlign視覺對位系統的技術突破

2.1 先進的視覺定位技術

MasterAlign視覺對位系統采用高分辨率工業相機和先進圖像處理算法，能夠?qū)崟r捕捉FPC和基板的位置信息。系統通過獨特的特征提取和匹配技術，精準識別FPC上的對位標記，即使面對復雜背景或低對比度條件仍能保持穩定性能。

系統采用的視覺傳感器陣列可對目標單位進行多角度圖像采集，基于獲得的若干單一視角觀測圖像構建目標單位的實際目標模型，通過與理論目標模型的比對，實現精準對位。這種技術路線有效克服了單一視覺傳感器視野有限的缺陷，為大尺寸FPC的全域?qū)ξ惶峁┝丝赡堋?/p>

2.2 多相機協同對位模型

針對不同尺寸和復雜度的FPC貼合任務，MasterAlign系統提供靈活的多相機配置方案。系統支持從MasterAlign-2C雙相機系統到MasterAlign-16C十六相機系統的多種配置，可根據實際需求選擇最適合的型號。

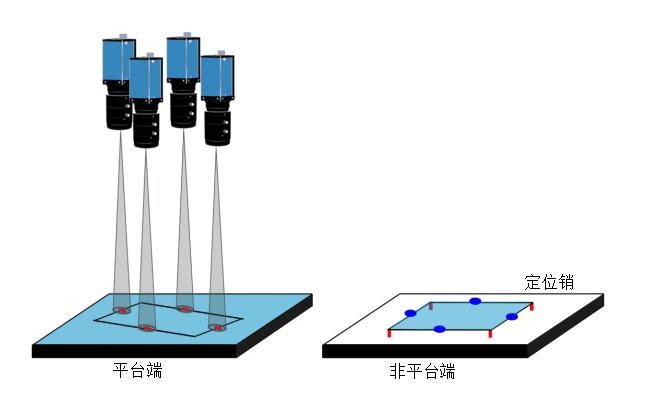

對于大多數FPC貼合應用，MasterAlign-4C四相機映射對位模型表現尤為出色。該系統采用四相機協同工作模式，通過高分辨率CCD圖像傳感器和多光源照明方案，實現對大尺寸FPC的全面覆蓋與同步檢測。在實際應用中，該配置可實現±0.01mm的對位精度，并在0.2秒內完成對位流程。

2.3 智能算法與實時補償

MasterAlign系統內置先進的圖像處理算法，能夠?qū)Σ杉降膱D像進行精準分析。系統通過多尺度模板匹配和自適應閾值處理技術，有效應對FPC表面的反射差異和紋理變化。這種智能算法能夠在噪聲環境中穩定識別基準標記，大大提升了系統的適應性和可靠性。

系統還具備實時監測與反饋機制，可在貼合過程中動態檢測位置偏差并進行補償校正。當檢測到材料因溫度變化或機械應力導致的微小形變時，系統能夠立即調整對位參數，確保貼合精度不受影響。

3.應用成效，F(xiàn)PC貼合質量的顯著提升

基于MasterAlign視覺對位系統的FPC貼合方案已在電子制造領域取得顯著成效。在實際應用中，系統將FPC貼合的對位精度提升至微米級，有效避免了因?qū)ξ黄顚?dǎo)致的產品功能失效。

生產效率方面，系統實現了連續不間斷的自動貼合，大幅減少了人工干預，降低了生產成本。同時，系統具備的自我診斷功能可實時監控生產過程中的異常情況，并及時報警，確保生產過程的穩定性和可靠性。

在質量保證方面，該系統顯著提高了FPC貼合的良品率和產品一致性，為電子產品的可靠性和使用壽命提供了有力保障。這使得電子制造商能夠滿足市場對高品質產品的需求，增強了市場競爭力。

4.結語

雙翌光電的MasterAlign視覺對位系統為FPC貼合應用提供了成熟可靠的解決方案，有效解決了柔性材料對位中的關鍵技術難題。該系統不僅體現了雙翌光電在機器視覺領域的技術實力，也展現了公司對制造業需求的深刻理解。

隨著電子產品進一步向小型化、高集成度方向發展，F(xiàn)PC貼合精度要求將不斷提升。雙翌光電將繼續秉承技術創新理念，不斷完善MasterAlign系統性能，為電子制造業的轉型升級提供更加強大的技術支撐。

在精密至微米的FPC貼合領域，MasterAlign視覺對位系統正以其卓越的技術實力，重新定義柔性電路板貼合的精度標準，為電子制造業的智能化未來注入全新動力。
