在當今的工業制造與質量檢測領域，精密測量技術如同洞察微觀世界的眼睛，其重要性不言而喻。

于是，以光學為基礎的影像測量技術應運而生，并逐漸分化出兩條鮮明且互補的技術路徑，它們分別以影像測量?jī)x和閃測儀為代表。這兩者雖然同屬光學測量大家族，但在技術原理、應用場景和性能側重上存在著顯著的差異。

理解這些差異，對于我們?cè)趯?shí)際工作中選擇合適的測量工具，從而提升產品質量與控制生產效率，具有至關重要的指導意義。本文將深入探討兩者的核心技術原理，并在此基礎上提供切實可行的選型建議。

一、核心技術原理的區別

從技術原理層面剖析，影像測量?jī)x與閃測儀走上了不盡相同的發展道路。影像測量?jī)x，常被視為高精度二維測量的標桿，其核心工作方式類似于一位嚴謹?shù)睦L圖師。

影像測量?jī)x

它通常采用高分辨率的CCD相機搭配精密的多級遠心鏡頭，通過鏡頭變倍來適應不同大小的被測物，以獲取極其清晰的局部影像。測量時，儀器的工作臺會帶動被測物進行精確的X、Y軸向移動，或者由鏡頭在Z軸方向進行自動對焦。

通過逐點、逐線、逐區域地進行掃描和取點，運用像素邊緣提取等先進算法，系統能夠精確捕捉工件的輪廓邊界點，再通過軟件計算得出點、線、圓、弧以及各種復雜二維尺寸和形位公差數據。

它的優勢在于，通過局部放大和精細對焦，能夠?qū)崿F(xiàn)微米級別甚至更高的重復測量精度。這種工作方式尤其擅長對復雜輪廓和細微特征的精細測量，其測量過程體現的是一種精益求精的探索精神。

閃測儀

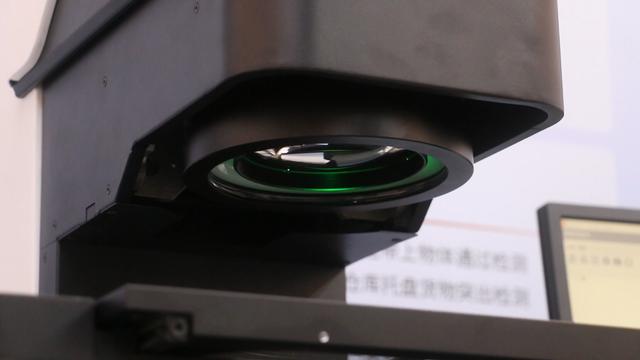

而閃測儀，其名稱中的“閃”字，形象地揭示了它的核心特征，速度與效率的飛躍。它更像是一位擁有瞬間洞察力的速寫大師。閃測儀通常采用大景深、大視野的雙遠心鏡頭，配合高像素的面陣相機，其革命性在于，它摒棄了傳統的機械掃描移動平臺。

在測量時，只需將工件放置在測量視野內，無論工件在視場中處于何種位置與角度，儀器都能在極短時間內，一次拍攝即可獲取整個視野范圍內所有特征的完整圖像。

隨后，依托強大的計算機視覺算法和預先標定的坐標系，軟件能夠瞬間自動識別、提取并計算出視野內所有預設的二維尺寸參數。這種“一鍵式”測量模式，使其在批量測量小型零部件時，效率呈數量級提升。

二、基于應用場景的選型策略

當我們明晰了二者在原理上的根本區別后，在實際應用中的選型思路便清晰了起來。選擇哪一款設備，本質上不是一個孰優孰劣的問題，而是一個何種工具更契合自身需求的決策過程。

核心考量應緊緊圍繞測量效率、測量精度、工件特性以及預算成本這幾個關鍵維度。

倘若生產線上需要進行百分之百的全檢，面對的是海量的小型零件，如手機螺絲、精密接插件、小型齒輪等，并且需要測量的參數眾多，那么，閃測儀無疑是首選。

它的高速、便捷和自動化程度，能夠?qū)z測人員從繁復的逐點操作中解放出來，極大提升檢測通量，同時有效避免人為操作引入的誤差。這種特性特別適合現代化智能工廠對生產節拍的苛刻要求。

此外，現代閃測儀的拓展性也相當強大，可以靈活加裝激光、探針等傳感器，輕松應對高度、深度、平面度等簡單的三維尺寸測量，實現一機多用。

反之，如果工件尺寸較大，或者結構異常復雜，擁有眾多深孔、槽腔等需要從多角度觀測的特征，又或者對關鍵尺寸的絕對測量精度有著近乎極致的追求，達到了微米甚至亞微米級別，那么，影像測量?jī)x將是更可靠的伙伴。

它的逐點測量模式雖然速度上不占優勢，但正是這種細致入微的觀察方式，保證了在測量復雜輪廓和微小特征時數據的極高可靠性。

例如，在模具、航空航天零部件、精密光學元件等領域的最終質量仲裁中，影像測量?jī)x憑借其無可比擬的高精度和細節捕捉能力，始終占據著不可動搖的地位。搭載了全自動對焦功能和全自動變倍遠心鏡頭的自動影像儀，更是能夠在程序控制下完成復雜工件的批量自動化檢測，在保證極高精度的同時，也兼顧了一定的檢測效率。

三、總結

綜上所述，影像測量?jī)x與閃測儀是現代工業測量領域中兩顆璀璨的明珠，它們各自閃耀著獨特的光芒。影像測量?jī)x以其嚴謹?shù)牟讲綖闋I(yíng)，捍衛著精密測量的精度巔峰，它是一位沉穩的專家，致力于攻克每一個測量難題。

而閃測儀則以其革命性的瞬間捕捉，重新定義了批量檢測的效率標準，它是一位高效的先鋒，擅長在短時間內處理海量數據。

它們之間的關系并非相互取代，而是協同與互補。在許多大型制造企業內，我們常常能看到它們并肩作戰的場景，閃測儀負責生產線上的快速篩查與初檢，而影像測量?jī)x則用于對可疑工件的精密復檢與深度分析。

因此，在為項目做出抉擇時，務必回歸本源，從實際測量需求出發，清晰地界定對速度、精度、復雜度和成本的期望。這樣才能挑選出最得心應手的測量利器，讓精準的數據真正成為驅動產品質量飛躍的強大引擎。
