在半導體制造領域，精度是永恒的追求，而晶圓探針臺的對準技術正是這一追求的集中體現。

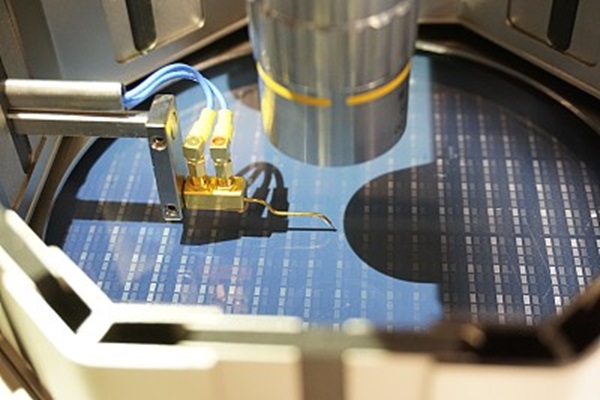

在半導體制造流程中，晶圓測試是確保芯片性能與質量的關鍵環節。一片晶圓上可能分布著超過15萬個接觸點，襯墊間距小于25微米，任何微小的對準偏差都可能導致測試結果失真、焊盤損壞甚至芯片報廢。

一、技術挑戰，對準精度的極限考驗

晶圓探針臺的對準過程面臨多重技術挑戰。在光學層面，當探針間距持續縮小時，衍射效應和光學像差成為主要限制因素。傳統像素級檢測方法難以直接識別亞微米級位移，而鏡頭畸變與景深限制會進一步放大視場誤差。

環境控制同樣至關重要。測試過程中，晶圓和探針卡暴露在寬溫域工作環境下，產生的熱膨脹失配會導致位置偏移數微米，遠超現代芯片的容許誤差范圍。材料特性帶來的問題也不容忽視，金屬襯墊會產生強烈鏡面反射，而超薄晶圓則呈現半透明特性，產生復雜干涉圖案。

生產晶圓上的對準標記常被工藝殘留物、微粒和復雜背景圖案遮蔽，這些噪聲會嚴重干擾標記識別，導致傳統模板匹配算法失效。此外，機械系統的振動和蠕變也會引入額外的對準誤差。

二、解決方案，機器視覺的技術突破

1. 高分辨率多模態成像系統

現代晶圓探針臺采用高分辨率成像傳感器搭配遠心光學系統，有效消除透視誤差。同軸照明技術可穿透表面薄膜同時抑制金屬眩光；多角度暗場照明則能增強邊緣特征對比度。針對特殊材料檢測需求，系統還可集成特定波段成像系統，突破可見光成像的局限性。

先進的噪聲抑制技術可有效降低圖像中的線性噪聲與隨機干擾，提升圖像信噪比。配合高倍率顯微光學系統，能夠清晰解析微米級特征細節，為精確定位奠定基礎。

2. 智能圖像處理算法

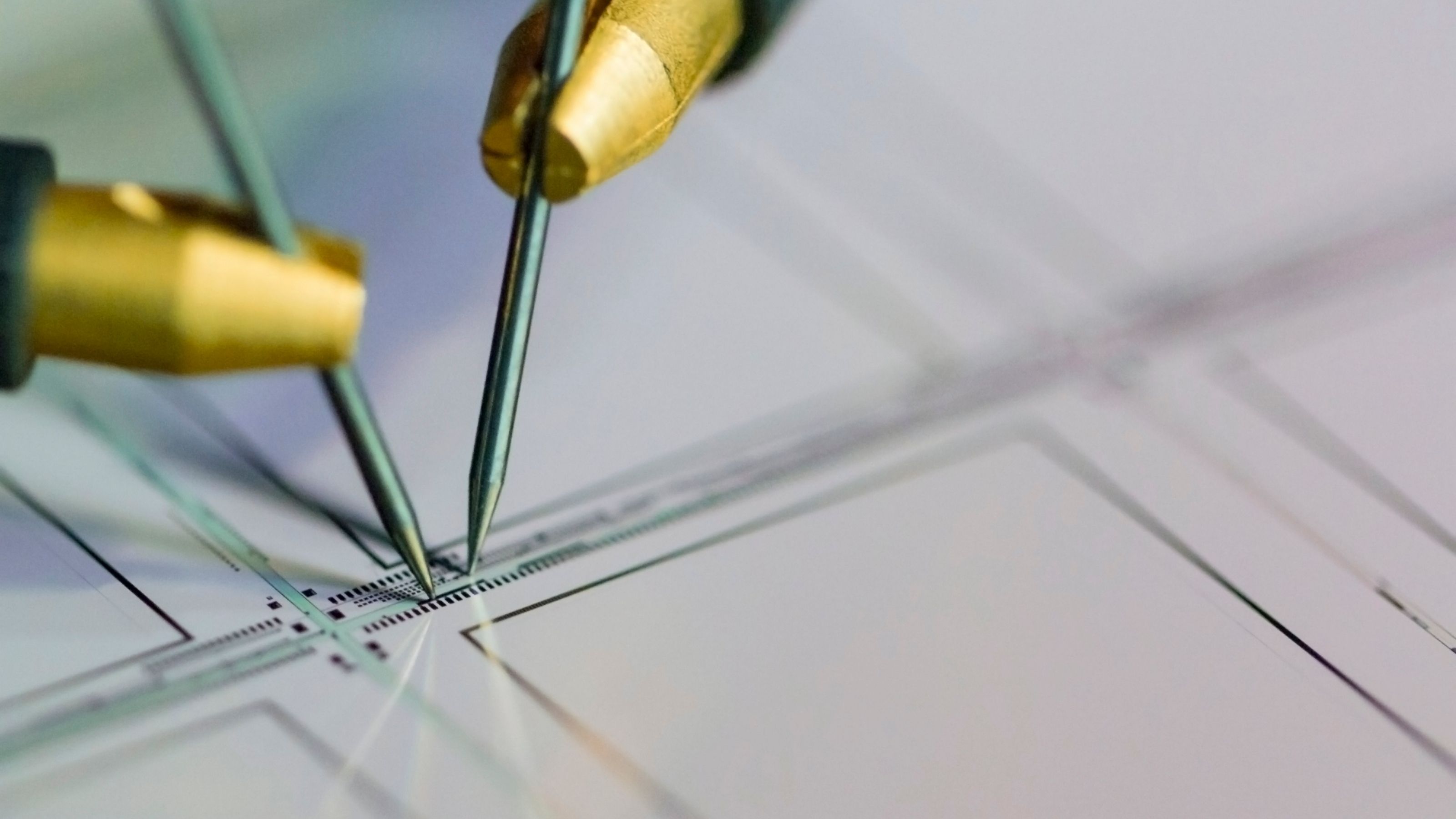

在算法層面，特征點檢測與幾何變換的組合算法在芯片對準中展現出卓越性能。特征點檢測算法通過計算圖像局部區域內灰度變化來確定關鍵點位置，能精準定位探針頂端和襯墊邊緣。

幾何變換算法則通過參數空間轉換準確識別圓形、矩形等幾何特征，即使在高噪聲環境下也能保持穩定識別能力。針對復雜背景下的標記識別，現代系統采用能保留銳利邊緣的噪聲濾除技術、多尺度模板匹配以及自適應閾值處理。

幾何中心定位工具可計算參考圖案的精確幾何中心，通過亞像素級插值算法進一步提升定位精度。

3.  多坐標系轉換與熱漂移補償

探針臺視覺系統需要建立統一的坐標框架，補償熱漂移、裝配公差和機械形變。仿射變換與投影變換在這一過程中扮演關鍵角色。通過特征匹配進行標記識別后，系統計算平移、旋轉和尺度修正參數，生成變換矩陣傳送至運動控制器。

實時溫度監測系統通過多點采樣獲取溫度分布數據，結合材料熱膨脹系數，建立熱變形預測模型。該系統能夠?qū)崿F(xiàn)動態補償，使得探針即使在發生熱漂移或機械位移的情況下，仍能準確落在測試襯墊指定位置。

三、應用實踐，關鍵技術實現路徑

1.  內部特征識別技術

特定波段的成像系統為晶圓內部特征識別提供了新的技術路徑。一套完整的高精度內部特征識別方案能覆蓋多個特征波段，配合主動溫控系統有效抑制熱噪聲，優化圖像質量。

該系統可實現晶圓內部微米級特征的清晰成像與識別，并通過亞微米級空間定位技術和熱漂移抑制能力，保障工藝的高重復精度與長期可靠性。

2.  后工藝單芯片對準

晶圓經過切割工藝后，單個芯片可能發生不可預測的位移和旋轉，使其實際位置不再與標稱布局相符。針對這一挑戰，單芯片精確定位技術提供了有效解決方案。

該技術將每個芯片單獨置于視覺系統下，確定其與理想位置的偏移量和旋轉角度，通過坐標變換和運動控制實現精準對齊。這一創新使得具有不規則芯片分布或旋轉錯位的晶圓，能在全自動探針臺上完成批量測試。

3.  多角度三維視覺檢測

針對高反光表面中微小缺陷的檢測難題，多角度三維視覺系統提供了創新解決方案。系統通過精確控制多個照明源的角度和強度，獲取物體表面的三維形貌信息。

基于可編程邏輯器件開發環境，系統可并行處理多幅圖像數據，精準識別復雜背景中的各類缺陷，同時保持采集同步性。這種方案在維持高穩定性的同時顯著降低了系統集成復雜度與硬件成本。

隨著半導體技術持續發展，機器視覺在晶圓探針對準中的應用正朝著更高精度、更高效率的方向演進。深度學習算法的引入為應對復雜多變的檢測環境提供了新的技術路徑。

先進的深度學習算法具備自主特征學習與優化能力，使系統檢測性能持續提升；小樣本學習技術突破傳統依賴大量標注數據的局限，通過模型優化技術降低訓練成本與周期。

多傳感器融合技術展現出獨特優勢。通過視覺數據與位置傳感器、溫度傳感器等多源信息的智能融合，系統能夠建立更加精確的環境模型，實現對復雜工況的自適應調整。

新型計量方法也在不斷涌現?；诓ㄇ皞鞲械挠嬃肯到y(tǒng)利用相位成像技術，捕獲海量三維數據點，實現納米級分辨率的形貌測量。這種高速、高分辨率的測量方法為未來晶圓對準技術設立了新的基準。

從基于傳統圖像處理的對準方法，到集成智能算法和多傳感器融合的現代視覺系統，對準精度已實現數量級的提升。隨著新興半導體材料的不斷涌現和新器件結構的持續創新，機器視覺對準技術將繼續突破極限，為半導體制造業提供更加強大的精度保障和技術支撐。
